Регулятор оборотов отопителя соболь

Соболь Газель замена регулятора оборотов печки на моделях с 2010 года

Соболь появился в автопарке семьи в 2021 году. Автомобиль 2013 года является третьим поколением модели (года выпуска с 2010 по настоящее время) с плановой модернизацией и попыткой улучшения характеристики минивэн. Замена регуляторов оборотов печки на Соболе стала третьей ремонтной работой с момента покупки и самой долгой! Длительный ремонт блока регулировки скорости вращения мотора отопителя в Газеле связан с желанием:

• не поломать пластиковую защиту;
• поставить все на штатные места;
• не испортить внутренний каркас торпеды (замена регулятора оборотов без снятия торпеды)
• подготовить быстрый доступ к блоку регулировки в будущем.

Снятие нерабочего блока и установка новой детали на печку в ГАЗ 2217 осуществлялась без снятия торпеды. По времени процедура займет около 3 часов. Основные проблемы будут вызваны с откручиванием двух саморезов защищающих микросхему на корпусе печки Соболя.

Разбираем панель приборов и снимаем верхний бардачок в Газель 2217

Регулятор оборотов печки находится на корпусе отопителя и охлаждается за счет работы вентилятора последнего. Располагается микросхема под центральным верхним бардачком, поэтому первым делом снимаем его. Понадобится открутить 8 болтов, по времени около 20 минут.

Откручиваем панель приборов и получаем доступ к воздуховоду. На нижней фотографии под правым отверстием для болта крепится воздуховод — снимаем его. Первый болт удерживающий пластиковую защиту блока можно открутить короткой крестовой отверткой сразу, а второй пока недоступен.

Чтобы открыть доступ ко второму саморезу придется немного поколхозить! Вырезаем две квадратных фигуры: одну для разъединения пластикового воздуховода и увеличения пространства, вторую для переподключения разъемов регулятора оборотов печки в Соболе.

После небольшого распила каркаса панели отсоединяем мешающий воздуховод в двух местах (панель приборов и рядом с печкой Газели) и заводим короб в бок — слегка деформируя пластик (в дальнейшем легко выпрямляется). Берем очень длинную крестовую отвертку и слегка смещая печку благодаря рычагу откручиваем саморез. После появления 1/3 самореза, достаточного для захвата плоскогубцами, продолжаем крутить плоскогубцами, а не отверткой.

Снять с крепления блок регулировки оборотов печки поможет маленькая трещетка с насадкой под крестовую отвертку. Плата снимается очень легко — за 2-3 минуты.

Замена сломанного регулятора оборотов печки на новый

Чтобы было легче ориентироваться в запчастях выкладываю номер блока регулировки оборотов Соболя: МК45732140-02. Обратите внимание на внешний вид регулятора нового образца:

• отдельный провод на массу (черный);
• два провода на мотор печки;
• два провода на сам блок.

В моем случае плата была двойная — это ничего страшного, в таком исполнении обдув нагревательных элементов лучше. Бывает плоская, двойная плата в виде креста — оба варианта без проблем устанавливаются на печку Соболя

После того, как вы открутили два самореза, закрепляющих плату регулировки оборотов на корпусе печки остается переподключить разъемы. Провод на массу можно без проблем подключить штатно, а так же в штатном режиме подключить черный разъем для самой микросхемы. А вот провода на мотор печки подключить не получится! Для подключения группы из двух проводом обрезаем их и скручиваем (желательно установить новый разъем) провода заизолировав. Более подробно смотрите на видео:

Видео по замене регулятора оборотов печки на Соболе (Газели)

Для большей наглядности выкладываю видео сюжет, в котором подробно рассказываю как снять блок управления оборотами печки без разборки торпеды. Сразу оговорюсь, в моем случае это было долго, так как делал урывками и приходилось продумывать что и как предпринять для доступа к защите микросхемы. По теоретическим оценкам на замену должно потребовать около 2 часов!

Источник

Как отремонтировать или заменить регулятор оборотов печки Газель Бизнес

Печка в автомобиле Газель Бизнес – очень важный агрегат. Значимость его повышается с уменьшение температуры окружающей среды. Данный вид транспорта считается коммерческим, и обслуживать его нужно не так, как гражданский, поскольку специфика эксплуатации коммерческих автомобилей предусматривает каждодневную эксплуатацию по многу часов. И если на гражданском авто можно пренебречь некоторыми неисправностями, то коммерческие автомобили требуют немедленного устранения поломки. И даже маленькая поломка, проявляющаяся на протяжении длительного времени, способна утомить водителя, и последствия такой халатности могут быть очень серьёзными. Для начала необходимо выявить причину неисправности, а уж потом приступать к устранению.

Диагностика

Для выявления причин нужно провести диагностику неисправности. Установка причины поломки может сэкономить вам время. Это важный этап ремонта, и чем эффективнее провести диагностику, тем выше вероятность устранения неисправности. Регулятор оборотов печки Газель отвечает за скорость вращения мотора отопителя. Это, по сути, сопротивление распаянного на плате. Чтобы выявить неисправность резистора, нужно проверить работу отопителя на всех оборотах. Если работает только на максимальных оборотах, то с большой долей вероятности можно сказать, что это реостат. Если же печка не работает во всех положениях, то дело, скорее всего, в неработающем моторчике.

Ремонт

Если причина в реостате, то его необходимо снять и либо отремонтировать, либо заменить.

Нужно отметить, что реостат работает в очень суровых условиях, собирая на себя пыль, которая поступает из мотора печки. Специфика работы реостата такова, что в процессе идёт сильный нагрев, и для охлаждения используется воздух из моторчика отопителя. А этот воздух имеет в своём составе большое количество пыли. Она накапливается на плате, и когда её становится много, начинает проводить ток. Это может стать причиной самопроизвольного включения или выключения моторчика отопителя. Ремонтировать плату есть смысл, если вы умеете это делать и у вас есть для этого всё необходимое. В остальных же случаях плату нужно заменить на новую. Для того чтобы добраться до реостата, необходимо либо снять торпеду, либо прорезать отверстие в торпеде, либо подключить новый регулятор, не снимая старый.

Первый способ очень трудоёмкий, и для него нужна ремонтная база и наличие хотя бы одного помощника.

Второй способ не очень эстетичный, но справедливости ради нужно отметить, что отверстие проделывается не в самой торпеде, а лишь под ящиком для документов, и при установленном ящике отверстие не видно. При первой замене занимает чуть больше времени, а вот при последующих это можно сделать значительно быстрее. Большим плюсом данного способа является простота, возможность произвести ремонт без наличия большого количества инструмента прямо в дороге (при наличии запасной платы).

Третий способ, и на нём хотелось бы остановиться более подробно, обеспечивает доступ к реостату и его замену за считанные минуты. По сути, мы отключаем от схемы реостат, находящийся в верхней части отопителя, и выносим в любое удобное для нас место. Реостат необходимо поместить в короб, на который нужно закрепить кулер (для охлаждения). Затем установить под торпедой (ну или где вам удобнее) и, выключив из схемы нерабочий резистор, подключить новый, не забыв подать питание на кулер. Теперь отопитель будет работать в штатном режиме. И после такой модернизации при наличии первых симптомов выхода из строя регулятора, замена займёт порядка 20 минут. А так как резисторы ломаются очень часто, то в дальнейшем это вам сэкономит большое количество времени.

Конечно, остаётся непонятным, почему конструкторы так ограничили доступ к такому ненадёжному оборудованию. Но с такими модернизациями времени на ремонт будет уходить намного меньше. Также увеличивается возможность проведения ремонта в дороге и продолжения движения с комфортом, что понижает утомляемость водителя.

Источник

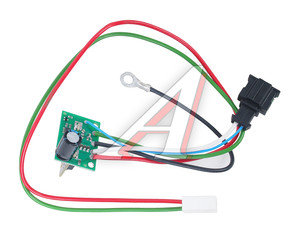

Блок ГАЗ-31105, 3302 Бизнес регулировки скорости вентилятора отопителя
